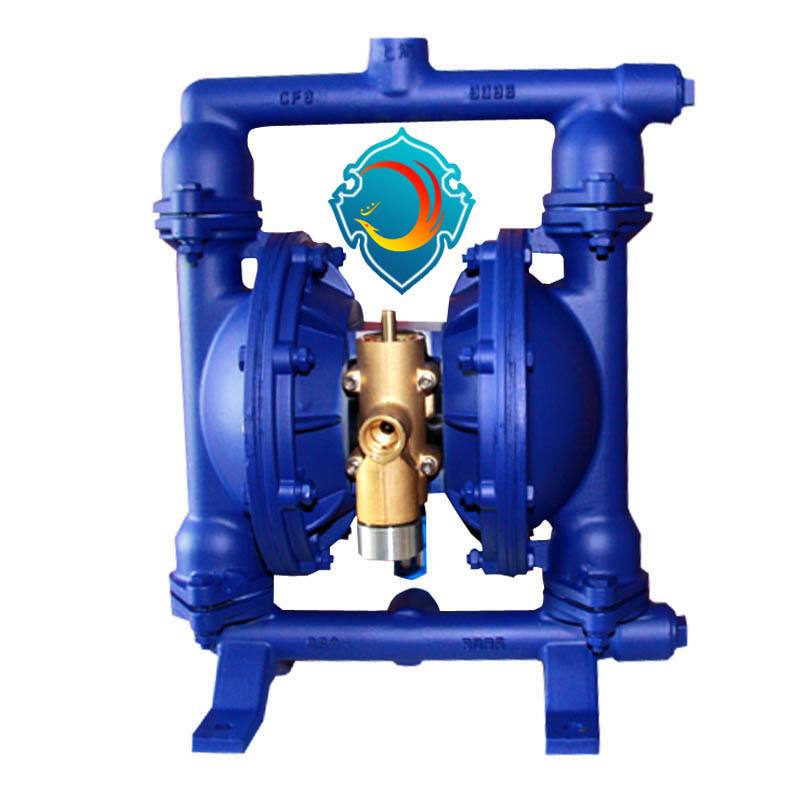

WILDEN隔膜泵工作原理
泵动原理(PUMP DYNAMICS)WILDEN隔膜泵是一种气动式正向位移自吸泵，右边之泵动解说图显示泵在未自吸前初次泵动之流动模式。
空气经由气阀压缩进入膜片A之背面，由膜片挤压液室。此种以空气驱动的方式可免除一般活塞驱动之机械应力，从而显著地延长膜片的寿命。在压缩空气将膜片A推离中心体时，另一端之膜片B同时被连结之中心轴拉向中心体，此时，膜片B背面之空气由出口排放到泵体外。如此使B室形成真空状态，因而能靠外面大气压力之作用将流体由入口支管将阀球推离阀座使流体能自由地进入B室直至填满。
当受空气挤压之膜片A达到其位移极限时，空气 阀会将空气引导至膜片B之背面，同样形成挤压力而使其推离中心体，同时将连结的膜片A拉回中心体，此时膜片B之驱动所产生的液压将入口阀球推回阀座，同时将出口阀球推离阀座使流体能被挤压而从出口排出泵体 外。膜片A被拉回中心体这个动作使A室形成真空状态，因而能靠大气压力作用将流体由入口支管将阀球推离阀座而进入A室直至填满。
当膜片之运动完成时，空气阀再次引导空气至膜片A之背面，同时膜片B做空气排放动作。在泵回复到 原启动状态时，泵内的两个膜片各自完成了一个空气排放或流体排放的过程。这构成了一个循环泵送过程。依使用状况，泵通过数次完全的循环泵送动作而使泵达到自吸状态。

耐腐蚀隔膜泵概述及工作原理
    隔膜泵又称控制泵，是执行器的主要类型，通过接受调制单元输出的控制信号，借助动力操作去改变流体流量。隔膜泵一般由执行机构和阀门组成。采用压缩空气为动力源，对于各种腐蚀性液体，带颗粒的液体，高粘度、易挥发、易燃、剧毒的液体，均能予以抽光吸尽。耐腐蚀隔膜泵顾名思义是具有耐腐蚀性能的隔膜泵、主要用于具有腐蚀性液体的输送。腐蚀性液体输送使用最为广泛的为氟塑料材质的耐腐蚀隔膜泵、具有耐腐蚀范围广泛优越等优点。
    隔膜泵的整个工作过程是指一个吸入和排出过程。在动力驱动下经传动机构推动活塞往复运动（活塞的行程由调节机构来改变），经液压油推动膜片来回鼓动作功。当活塞向后移动时，膜片逐渐凹进，泵腔内体积逐渐增大，压力逐渐降低，低于入口管压力时入口阀打开，介质流入泵腔，活塞达到内止点时，介质充满泵腔，入口阀关闭。吸入过程完成，开始压出过程。当活塞向前移动，膜片逐渐鼓起，泵腔内体积逐渐变小，压力逐渐增大，出口阀打开，介质逐渐排出泵腔，活塞达到外止点时，出口阀因重力和弹簧力作用而关闭，排出过程结束，泵又开始新的吸入过程。这样不断吸入和排出液体，完成输送介质的目的。

隔膜泵工作原理
在泵的两个对称工作腔中，各装有一块有弹性的隔膜，联杆将两块隔膜结成一体，压缩空气从泵的进气接头 进入配气阀后，推动两个工作腔内的隔膜，驱使联杆联接的两块隔膜同步运动。与此同时，另一工作腔中的气体则从隔膜的背后排出泵外。一旦到达行程终点。配气机构则自动地将压缩空气引入另一个工作腔，推动隔膜朝相反方向运动，这样就形成了两个隔膜的同步往复运动。每个工作腔中设置有两个单向球阀4，隔膜的往复运动，造成工作腔内容积的改变，迫使两个单向球阀交替地开启和关闭，从而将液体连续地吸入和排出。
隔膜泵内隔膜安装方法，它是在不影响泵的容积变化要求，又充分利用隔膜优良的抗压性能，在隔膜的几何尺寸上进行的，它具有不需增加什么成本和工作量，而又大大提高隔膜的使用寿命，保证生产的正常化和提高产品生产质量，它能适用于各种隔膜泵内隔膜安装。
